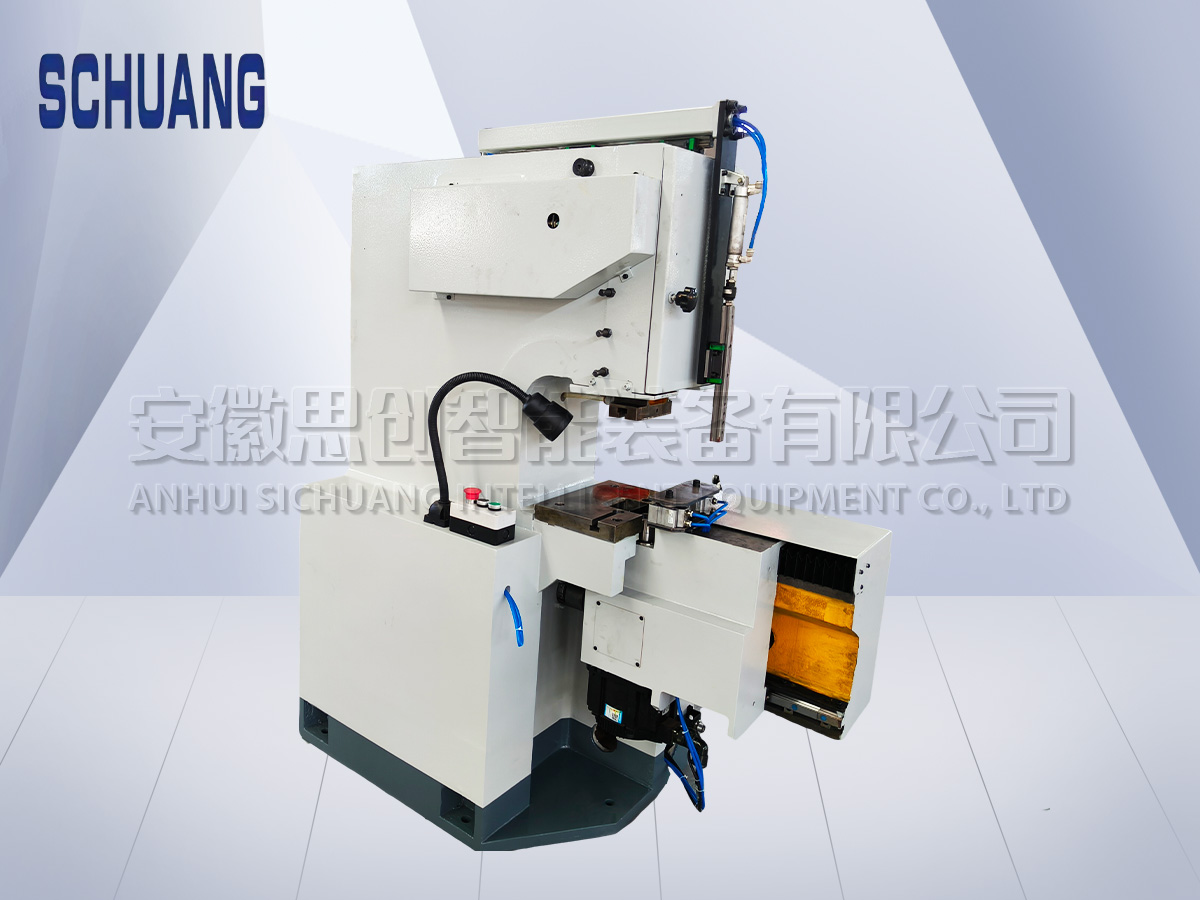

全伺服沖槽機是用于沖裁電機轉子和定子硅鋼片槽孔的專用設備。本機的滑塊采用伺服電機驅動,本機的分度主軸旋轉是采用伺服電機和高精度齒輪減速驅動。由于沖孔壓機和分度系統為柔性聯結,因此該機可沖制等角度分布槽孔,亦可沖制第一槽位置有特殊要求的電機鐵芯片(如帶有螺旋槽的電機鐵芯)以及一模多沖功能。本機沖裁的電機沖片直徑在Φ800mm以下的定子和Φ650mm以下的轉子硅鋼片。
選配功能:
1、分度伺服進給功能(通常稱為三伺服):操作更方便。
2、滑塊提升功能:采用平衡杠桿機構和平衡塊裝置,減少床身震動,保證沖裁精度。滑塊行程14mm, 最高沖次達1000次/min;滑塊總行程40mm,便于自動化取放沖片。
3、切向斜槽功能:增加斜槽沖機構,可沖制沖片疊壓成切向斜槽的 鐵芯。
4、不等角度分布的槽孔。
5、廢料后出料形式。
主要規格和技術參數
序號  | 名 稱  | 規 格 參 數  | 單位  |
1.1  | 公稱力  | 50  | kN  |
1.2  | 滑塊行程  | 16  | mm  |
1.3  | 滑塊行程次數  | 180~800  | spm  |
1.4  | 最大封閉高度  | 210  | mm  |
1.5  | 封閉高度調節量  | 25  | mm  |
1.6  | 滑塊中心到床身距離(喉深)  | 210  | mm  |
1.7  | 分度軸中心到滑塊中心距離  | 15~325  | mm  |
1.8  | 沖槽數范圍  | 1~999  | |
1.9  | 沖片直徑范圍  | Φ30 ~Φ800  | mm  |
1.10  | 沖裁厚度  | 1.0  | mm  |
1.14  | 壓縮空氣工作壓力  | 0.45  | MPa  |
1.15  | 機身工作臺面距地面高度  | 790  | mm  |
1.16  | 整機外形尺寸(前后×左右×高)  | 1610×692×1646  | mm  |
1.17  | 整機重量  | ≈2200  | kg  |
