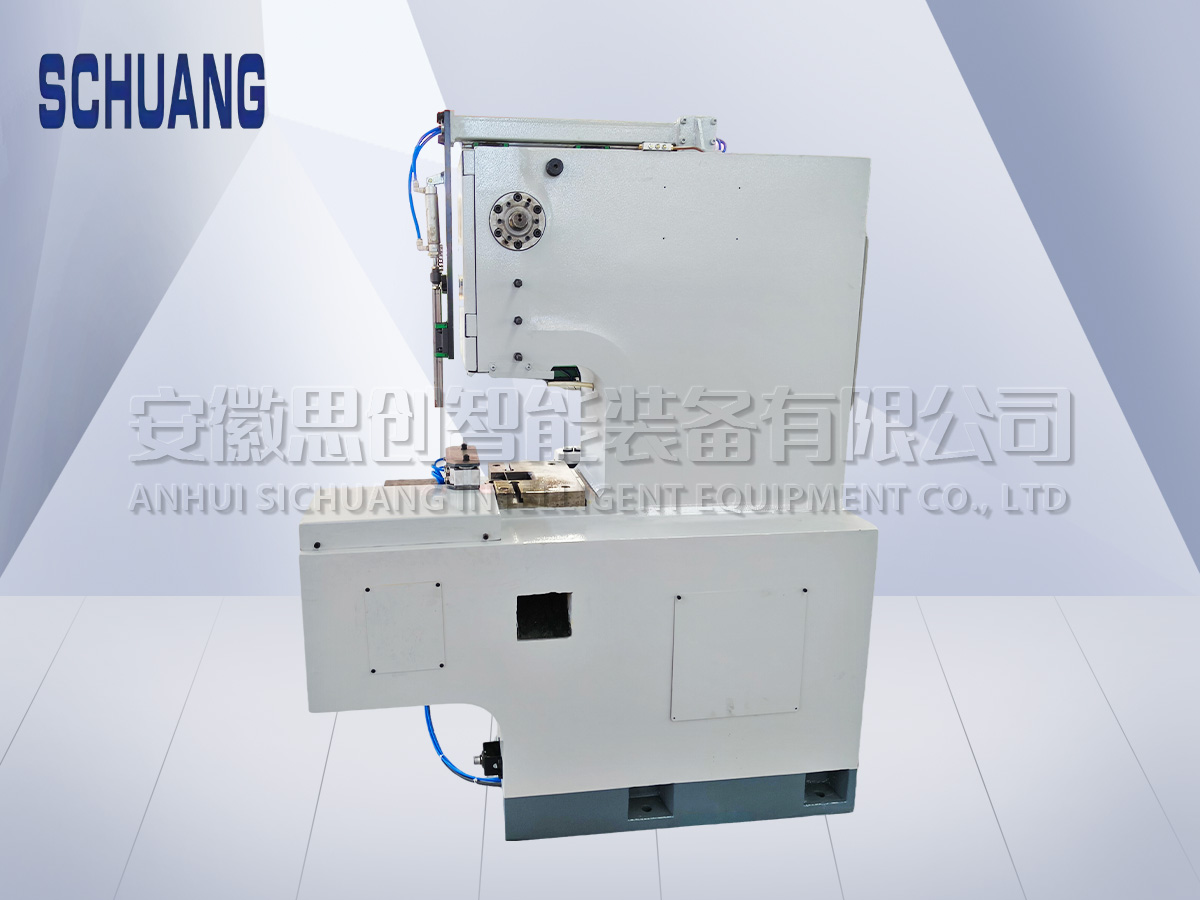

全伺服沖槽機是用于沖裁電機轉子和定子硅鋼片槽孔的專用設備。本機的滑塊采用伺服電機驅動，本機的分度主軸旋轉是采用伺服電機直聯驅動。由于沖孔壓機和分度系統為柔性聯結，因此該機可沖制等角度分布槽孔，亦可沖制第一槽位置有特殊要求的電機鐵芯片(如帶有螺旋槽的電機鐵芯)以及一模多沖功能。本機沖裁的電機沖片直徑在Φ300mm以下的定子和Φ280mm以下的轉子硅鋼片。
選配功能：
1、滑塊提升功能：采用平衡杠桿機構和平衡塊裝置，減少床身震動，保證沖裁精度。滑塊行程14mm, 最高沖次達1000次/min；滑塊總行程40mm，便于自動化取放沖片。
2、不等角度分布的槽孔。
3、廢料后出料形式。
主要規格和技術參數
序號 | 名 稱 | 規 格 參 數 | 單位 |
1.1 | 公稱力 | 50 | kN |
1.2 | 滑塊行程 | 16 | mm |
1.3 | 滑塊行程次數 | 180~900 | spm |
1.4 | 最大封閉高度 | 210 | mm |
1.5 | 封閉高度調節量 | 25 | mm |
1.6 | 滑塊中心到床身距離(喉深) | 210 | mm |
1.7 | 分度軸中心到滑塊中心距離 | 9~160 | mm |
1.8 | 沖槽數范圍 | 1~999 | |
1.9 | 沖片直徑范圍 | Φ20 ~Φ300 | mm |
1.10 | 沖裁厚度 | 1.0 | mm |
1.14 | 壓縮空氣工作壓力 | 0.45 | MPa |
1.15 | 機身工作臺面距地面高度 | 790 | mm |
1.16 | 整機外形尺寸(前后×左右×高) | 1610×672×1646 | mm |
1.17 | 整機重量 | ≈2000 | kg |
