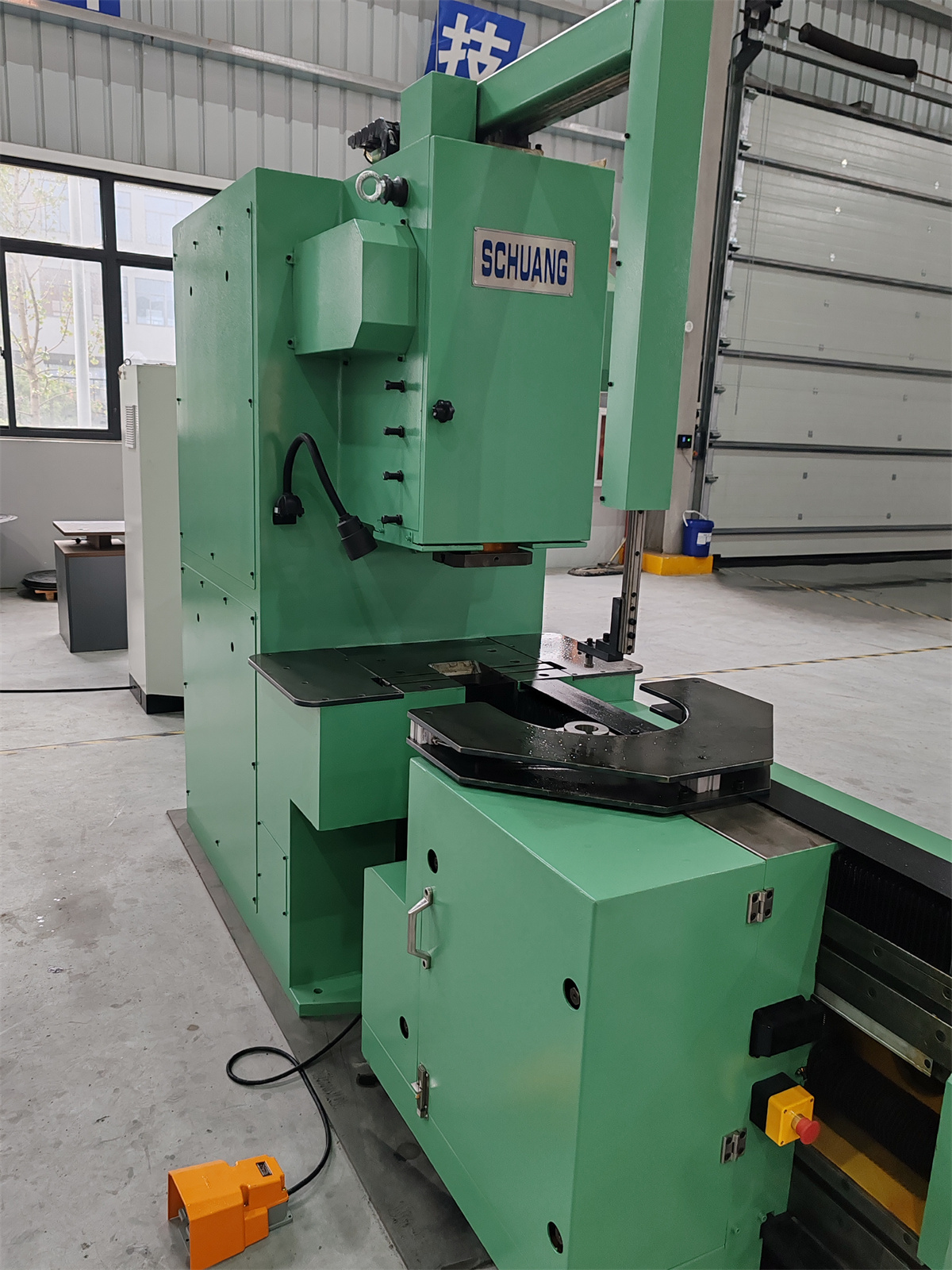

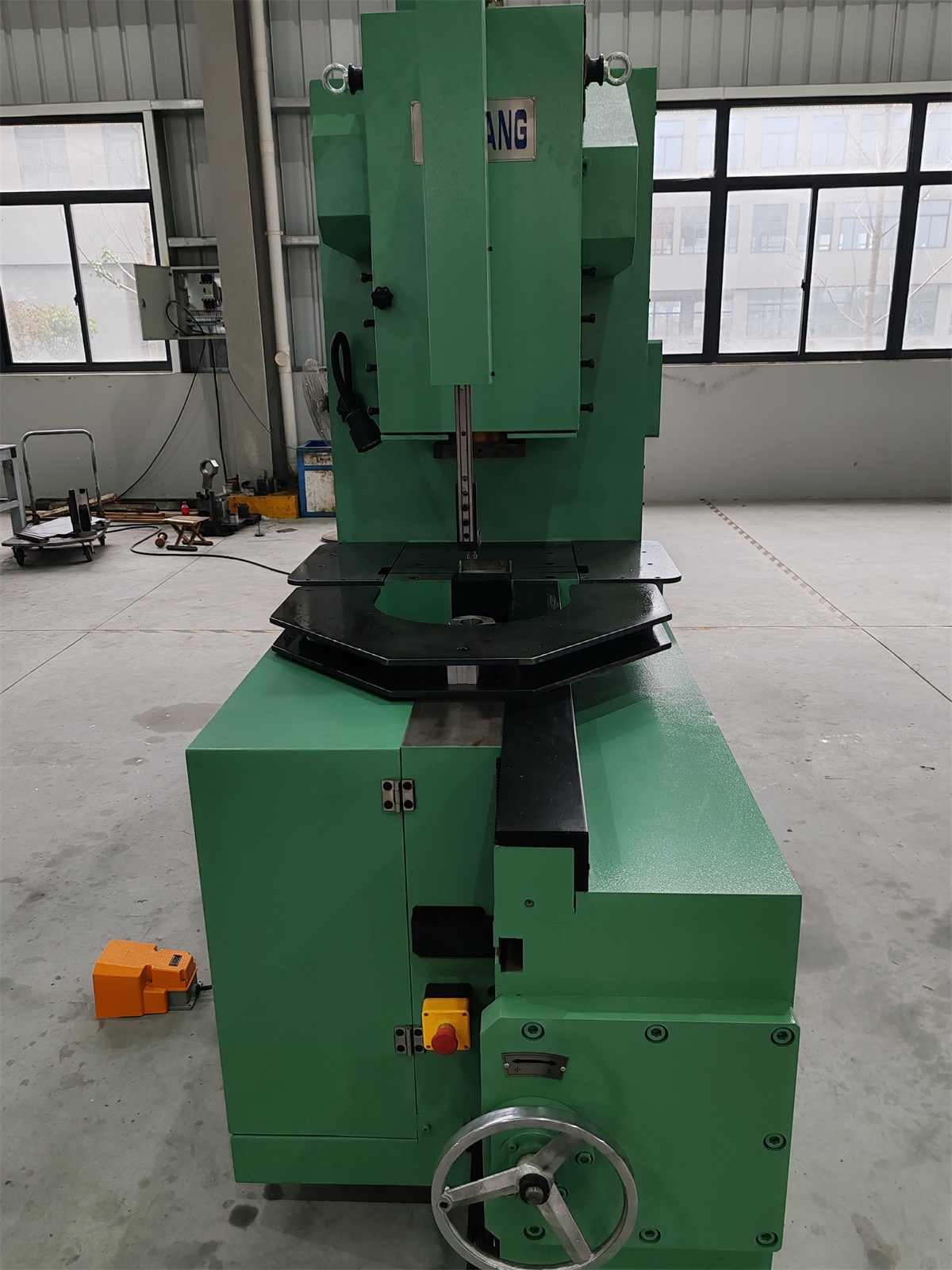

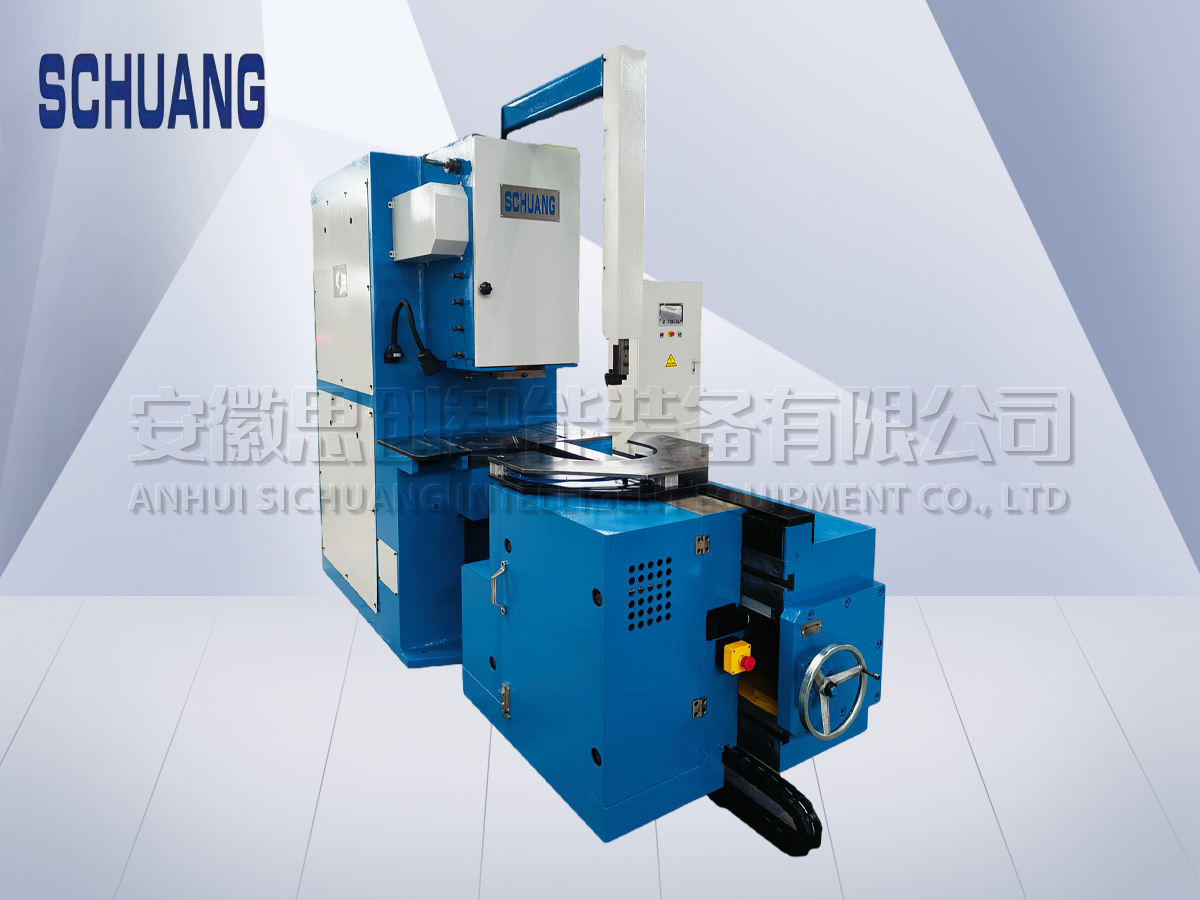

全伺服沖槽機是用于沖裁電機轉子和定子硅鋼片槽孔的專用設備。本機的滑塊采用伺服電機驅動,本機的分度主軸旋轉是采用伺服電機和高精度齒輪減速驅動。由于沖孔壓機和分度系統為柔性聯結,因此該機既可沖制等角度分布槽孔,亦可沖制不等角度分布槽孔。可沖制第一槽位置有特殊要求的電機鐵芯片(如帶有螺旋槽的電機鐵芯)以及一模多沖的功能。本機沖裁的電機沖片直徑在Φ1500mm以下的定子和Φ1300mm以下的轉子硅鋼片。
選配功能:
1.分度伺服進給功能(通常稱為三伺服):操作更方便。
2.滑塊提升功能:采用平衡杠桿機構和平衡塊裝置,減少床身震動,保證沖裁精度。滑塊行程20mm, 最高沖次達600次/min;滑塊提升行程30mm, 滑塊總行程50mm,便于自動化取放沖片。
3.切向斜槽功能:增加斜槽沖機構,可沖制沖片疊壓成切向斜槽的鐵芯。
4. 升降工作臺功能:工作臺高度可以手動調整,升降高度8mm。
5.沖扇形片功能:可沖制直徑1.9m以內的扇形沖片槽。
6.廢料后出料形式:便于廢料輸送帶傳輸。
7.機身活臺板:機身臺面的漏料口大,便于超大瓜子片漏料。
主要規格和技術參數
序號  | 名 稱  | 規 格 參 數  | 單位  |
1.1  | 公稱力  | 250  | kN  |
1.2  | 滑塊行程  | 20  | mm  |
1.3  | 滑塊提升行程(選配)  | 30  | mm  |
1.3  | 滑塊行程次數  | 180~600  | spm  |
1.4  | 最大封閉高度  | 240  | mm  |
1.5  | 封閉高度調節量  | 30  | mm  |
1.6  | 滑塊中心到床身距離(喉深)  | 400  | mm  |
1.7  | 分度軸中心到滑塊中心距離  | 120~670  | mm  |
1.8  | 沖槽數范圍  | 1~999  | |
1.9  | 沖片直徑范圍  | Φ240 ~Φ1500  | mm  |
1.10  | 沖裁厚度  | 2.0  | mm  |
1.14  | 壓縮空氣工作壓力  | 0.45  | MPa  |
1.15  | 機身工作臺面距地面高度  | 880  | mm  |
1.16  | 整機外形尺寸(前后×左右×高)  | 2913×932×2249  | mm  |
1.17  | 整機重量  | ≈5500  | kg  |
25噸的主要特點:

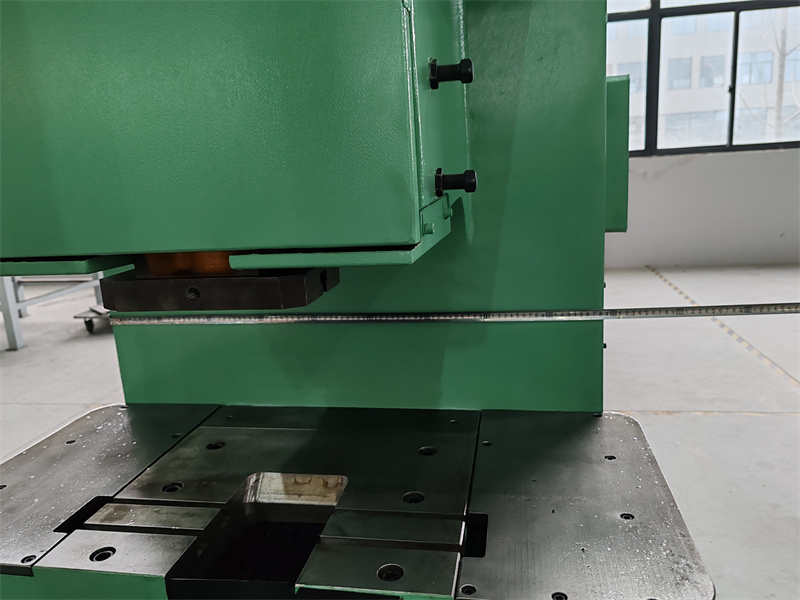

1. 1.喉深寬度900毫米,喉深寬度大,床身剛性好,震動小,對提高沖片精度有利。

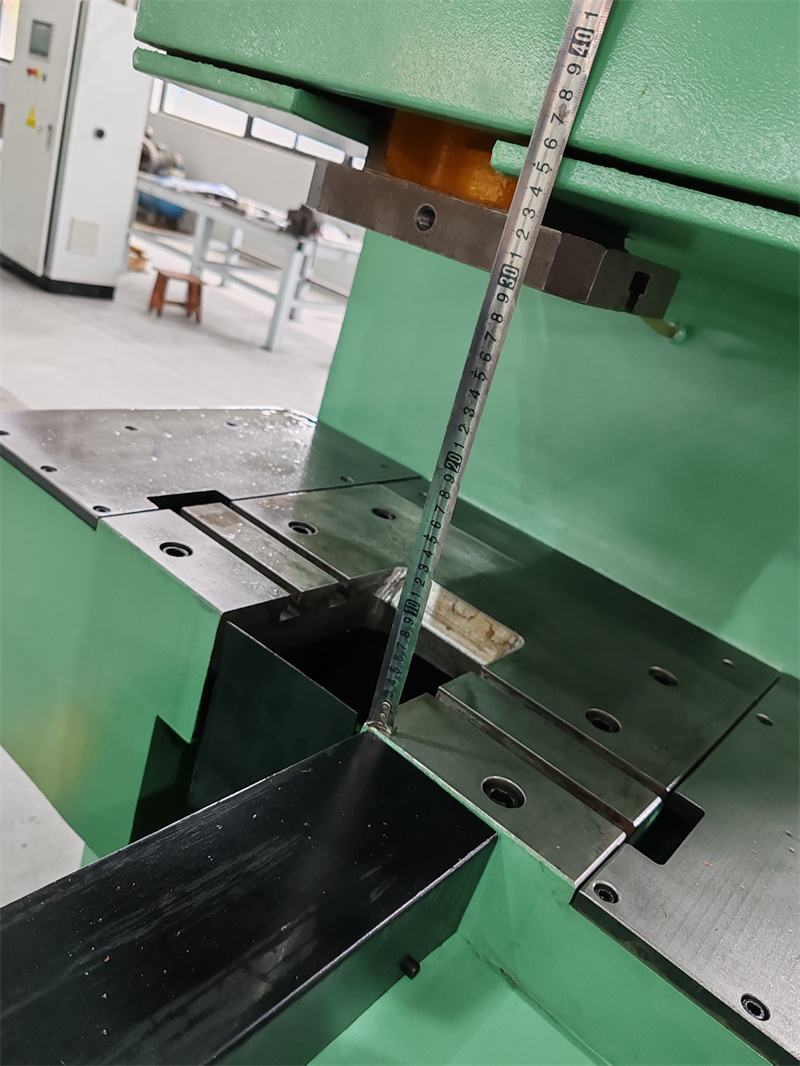

2.封閉高度240毫米,封閉高度大,應國內大型模具廠的要求,適應一模多沖的模具安裝。

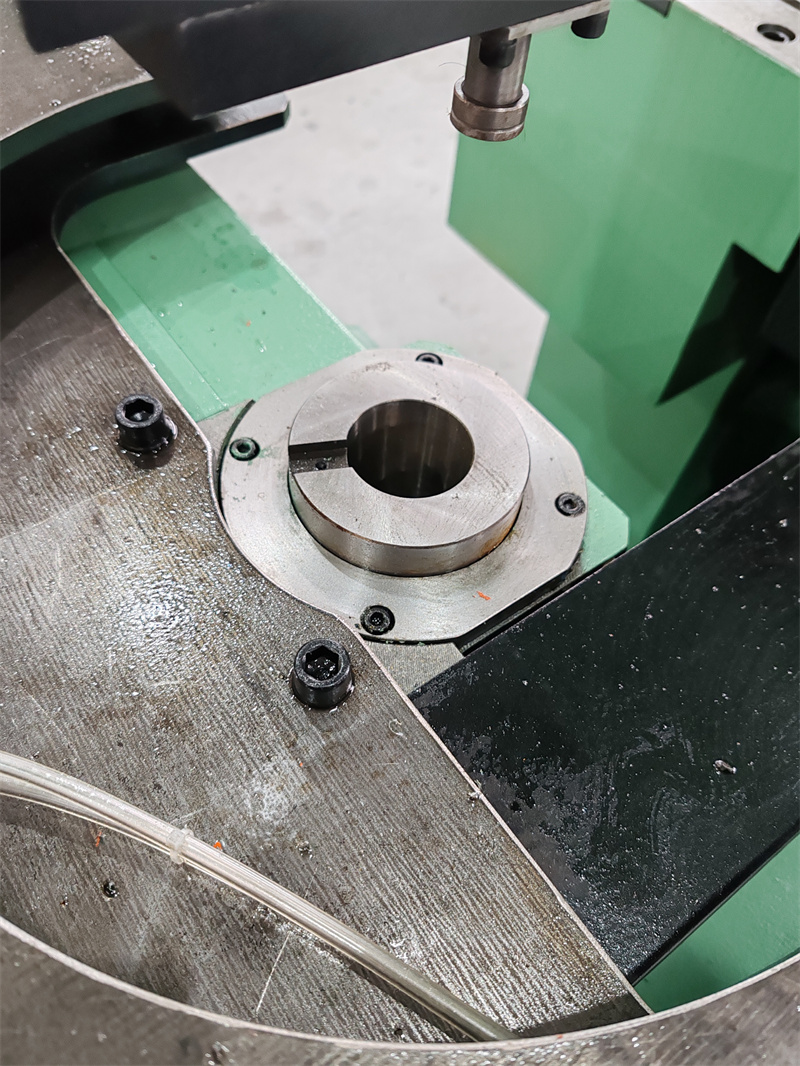

3.分度主軸端面有鍵槽,方便更換定心軸時起始角度不變。

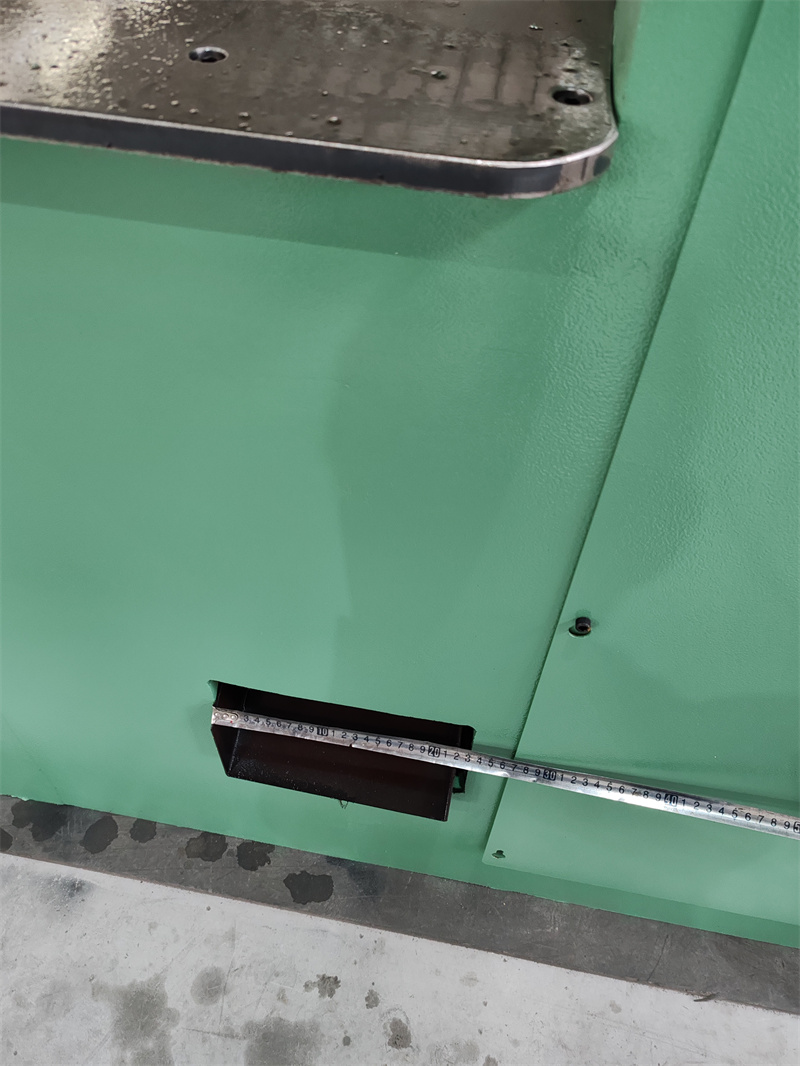

4.出料口寬度加大(寬度達到220mm),適應超大瓜子片落料。

5.既能適應沖裁普通沖片的需要,又能沖槽數少沖裁力大的特殊沖片。
