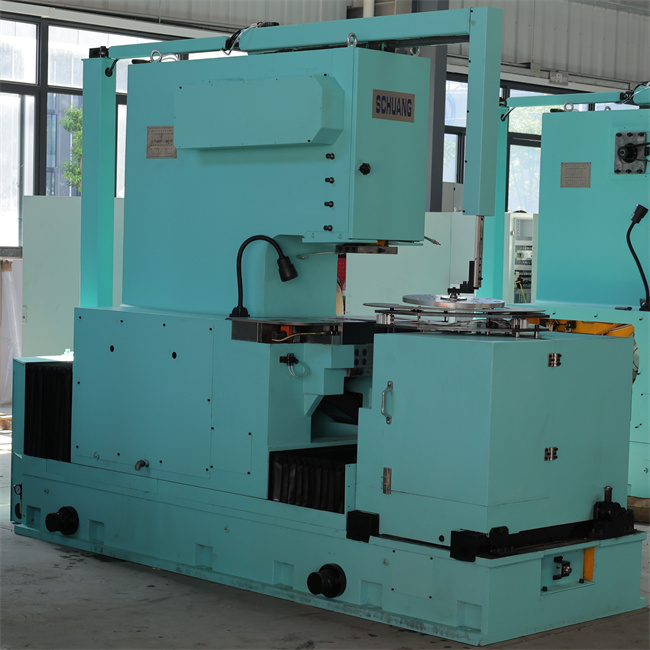

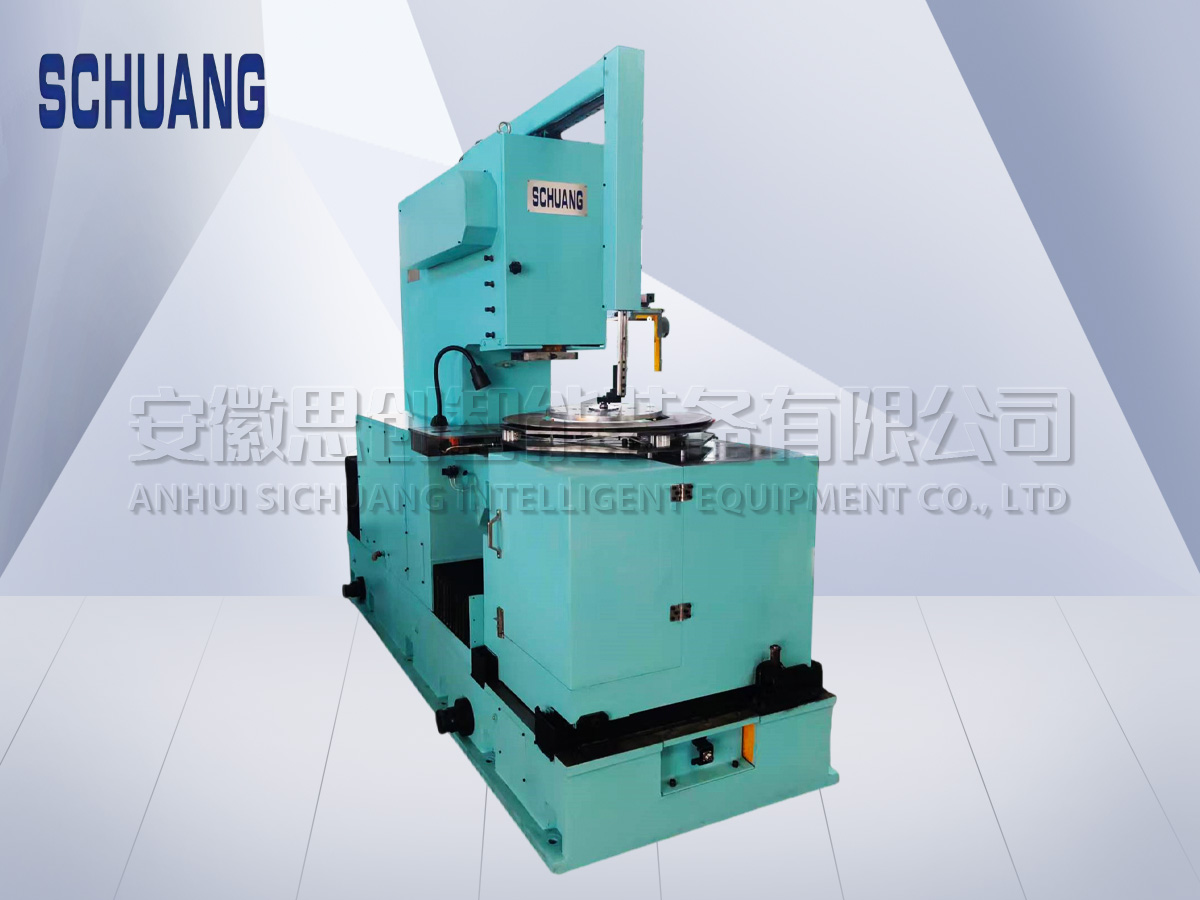

全伺服沖槽機是用于沖裁電機轉子和定子硅鋼片槽孔的專用設備。本機的滑塊采用伺服電機驅動，本機的分度主軸旋轉是采用伺服電機和高精度齒輪減速驅動。由于沖孔壓機和分度系統為柔性聯結，因此該機既可沖制等角度分布槽孔，亦可沖制不等角度分布槽孔?？蓻_制第一槽位置有特殊要求的電機鐵芯片(如帶有螺旋槽的電機鐵芯)以及一模多沖的功能。本機沖裁的電機沖片直徑在Φ1500mm以下的定子和Φ1300mm以下的轉子硅鋼片。
選配功能：
1.滑塊提升功能：采用平衡杠桿機構和平衡塊裝置，減少床身震動，保證沖裁精度?；瑝K行程20mm, 最高沖次達600次/min；滑塊提升行程30mm, 滑塊總行程50mm,便于自動化取放沖片。
2.切向斜槽功能：分度切向斜槽沖機構，可沖制沖片疊壓成切向斜槽的鐵芯。
3.升降工作臺功能：工作臺高度可以手動調整，升降高度8mm。
主要規格和技術參數
序號 | 名 稱 | 規 格 參 數 | 單位 |
1.1 | 公稱力 | 200 | kN |
1.2 | 滑塊行程 | 20 | mm |
1.3 | 滑塊提升行程(選配) | 30 | mm |
1.3 | 滑塊行程次數 | 180~600 | spm |
1.4 | 最大封閉高度 | 240 | mm |
1.5 | 封閉高度調節量 | 30 | mm |
1.6 | 滑塊中心到床身距離(喉深) | 400 | mm |
1.7 | 分度軸中心到滑塊中心距離 | 135~650 | mm |
1.8 | 沖槽數范圍 | 1~999 | |
1.9 | 沖片直徑范圍 | Φ270 ~Φ1500 | mm |
1.10 | 沖裁厚度 | 2.0 | mm |
1.14 | 壓縮空氣工作壓力 | 0.45 | MPa |
1.15 | 機身工作臺面距地面高度 | 1130 | mm |
1.16 | 整機外形尺寸(前后×左右×高) | 3240×1075×2450 | mm |
1.17 | 整機重量 | ≈7000 | kg |
20噸的主要特點：

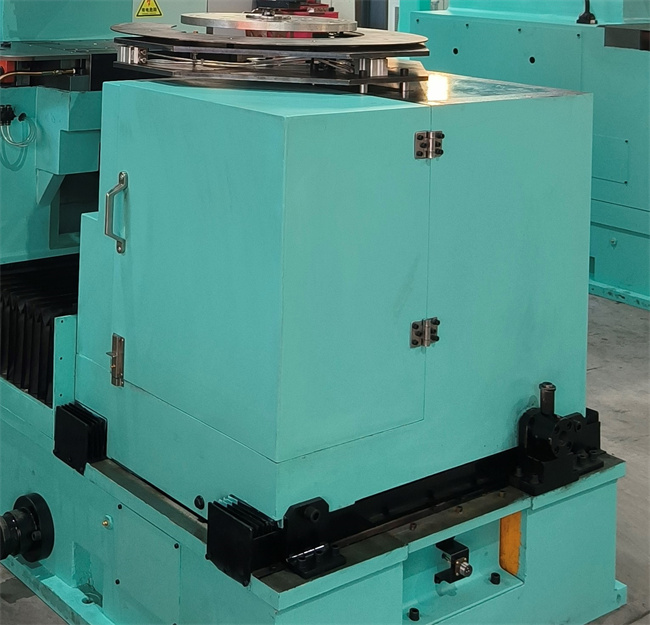

1.本機具有床身伺服進給功能（通常稱為床身移動）：操作更方便，更便于自動化配套。
2.分度切向斜槽機構：沖槽機的工作臺面通用；沖槽機的最大封閉高度不改變，單槽沖模通用。

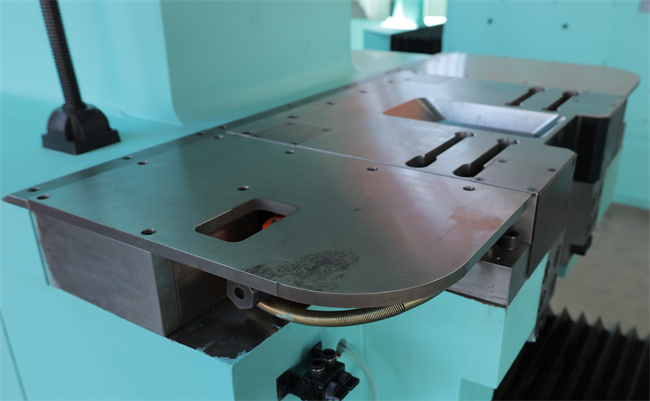

3.工作臺面高度可以手動調整，沖模模具刃磨后調整方便，操作簡單。

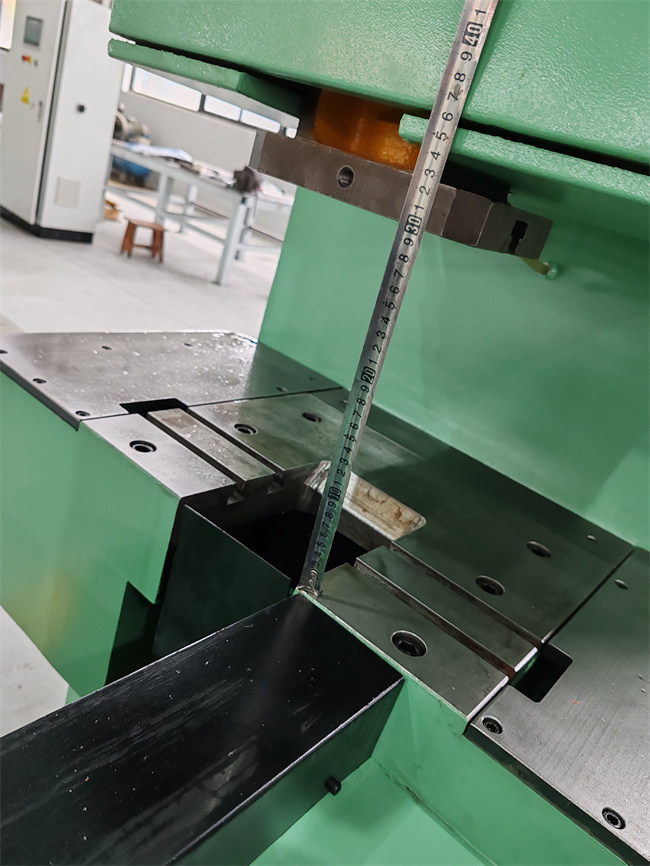

4.封閉高度240毫米，封閉高度大，應國內大型模具廠的要求，適應一模多沖的模具安裝。
5.分度主軸端面有鍵槽，方便更換定心軸時起始角度不變。
